PTFE チューブ継手

LANSHIUON：卓越した技術で市場ニーズをリードし、高効率な流体移送ソリューションを提供

LANSHIUONは創立以来、一貫して卓越した技術力による高効率な製品開発に取り組んでまいりました。多様化する市場ニーズに寄り添い、継続的な改良とイノベーションを重ねることで、迅速かつ容易に組み立て可能な製品ソリューションを提供。製品性能を最大限に高め、常に「完璧な品質」を追求し続けています。

流体移送用継手（FITTING）の課題とLANSHIUONの革新的ソリューション

流体移送ラインにおいて、継手（フィッティング）は使用環境の厳しさから、以下のような多くの課題に直面しています。

• 薄肉設計による問題：従来の継手は肉厚が薄く、長時間の高温環境下では熱伝導が早すぎるため、急激な温度変化によって機械的強度が低下し、緩みや脱落のリスクが高まります。
• 温度変化がシール性能に与える影響：温度の不安定さは、継手とチューブ（TUBE）の接続部に隙間を生じさせ、流体漏れ（リーク）を引き起こす原因となります。

これらの課題に対し、LANSHIUONは包括的な技術改良を行いました。

• 機械的強度と熱膨張性能の向

LANSHIUONは、継手のナット（NUT）およびボディ（BODY）の肉厚をチューブ（TUBE）の3倍まで厚くし、ネジ山（ねじ歯数）を最適化することで、締め付けトルクへの変換効率を向上させ、強固な接続を実現しました。また、改良された設計により、熱膨張時にナットとボディが互いに締め付け合うため、冷熱サイクルによる緩みを防ぎ、流体漏れを効果的に防止します。

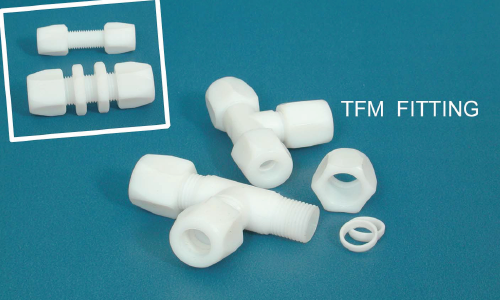

• 革新的な材料（TFM）の採用

高クリーン性と優れた耐食性を兼ね備えたTFMフッ素樹脂材料を採用。半導体、液晶、EL化学、超純水、高純水などの分野における、高純度シビアな要求に対応します。また、光を嫌う特定の液体や気体の移送プロセスにおいても、光の透過を防ぎながら、流体の純度と安定性を確実に維持します。

設計コンセプトと適用範囲

LANSHIUONの継手（FITTING）は、多様なシステム圧力要件に対応するため、以下の設計思想に基づいて開発されています。

• 肉厚の統一設計（コスト最適化）：生産コストを削減し効率化を図るため、LANSHIUONでは高圧環境用と低圧環境用で同一の肉厚設計を採用しています。その上で、接続機構（継手構造）に改良を加えることで、異なる圧力条件下でも確実なシーリングと強度を両立。多様なアプリケーションシナリオへの適応を可能にしました。
• BLACK-TFM BLACK-TFM材質と特殊用途への対応：高圧・高温の過酷な環境向けに、BLACK-TFM製継手およびBLACK TUBE（黒色チューブ）をラインナップ。チューブを加熱して拡径・接続する「温熱フレア（拡口）加工」に対応し、より強固で信頼性の高い接続を実現します。一方、低圧や常温環境（最高70℃まで）においては、迅速かつ容易なワンタッチ接続が可能であり、締め付けトルクを確実な圧縮保持力へと変換してチューブを強固に固定します。

LANSHIUONのコアバリューと未来への展望

LANSHIUONは、常に「高品質」と「革新的技術」を核とし、お客様一人ひとりに最適なソリューションを提供することで、極限の環境下においても抜群の安定性と信頼性を誇る製品をお届けしてまいりました。 私たちはこれからも、さらなる製品の最適化と技術革新に尽力してまいります。絶えず変化する市場のニーズを先取りし、流体移送ソリューションのグローバルリーディングカンパニーを目指し、挑戦を続けてまいります。
