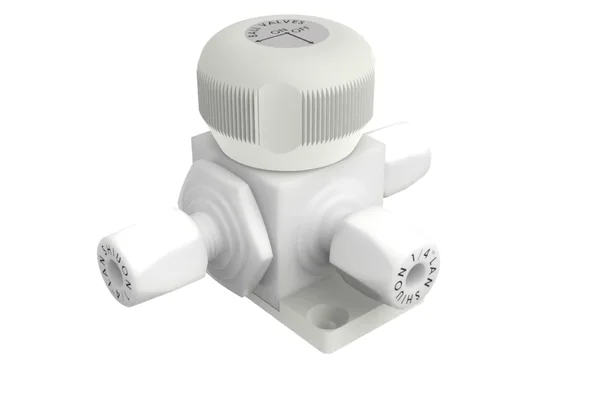

TFM製 3方ボールバルブ
TFM 3PA BALL VALVE
Material : TFM
TFM-3PA ボールバルブ 機能特長： 主な流体がボールバルブ内に残留せず、ライニングシートは交換可能な設計となっています。管内の流体はスムーズに流れ、より高い圧力に耐えることができます。
用途と特長：薬剤、有機溶剤、超純水移送、半導体製造装置接続、各種化学工業薬品。
| Model | Change Ball valve |
|---|---|
| How to use | Hand |
| Action | Stem90° |
| Highest pressure | 0.4mpa |
| Highest temperature | 120°C |
| Lowest temperature | -50°C |
| Constant temperature | 60°C |

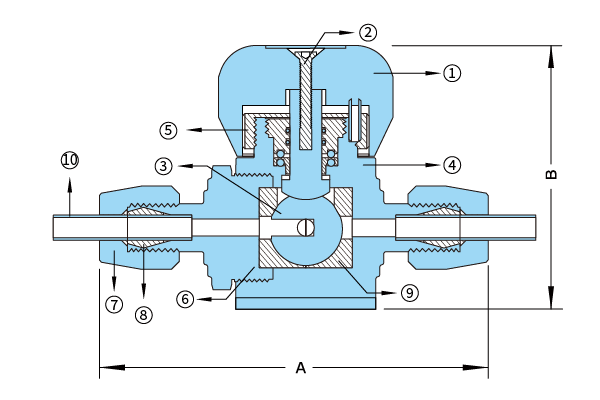

| ITEM | PART NAME | MATERIAL | ||
|---|---|---|---|---|
| 1 | HANDLE | PVDF，POM | ||
| 2 | STEM | PEEK，PCTFE，PVDF | ||
| 3 | BALL | PEEK，PCTFE，PVDF | ||
| 4 | BODY | TFM | ||
| 5 | GLAND | TFM | ||
| 6 | CAP | TFM | ||
| 7 | UNION NUT | TFM | ||
| 8 | PRIMARY SEAL | PTFE | ||
| 9 | SEAT | PTFE | ||
| 10 | TUBE | PFA，PTFE，FEP | ||
| Inch Tube type | |||
|---|---|---|---|
| NO. | OD×ID | A | B |
| 3PA-I002 | 1/8"×0.086" | 65 | 38 |
| 3PA-I004 | 1/4"×5/32" | 70 | 38 |
| 3PA-I006 | 3/8"×1/4" | 85 | 58 |
| 3PA-I008 | 1/2"×3/8" | 85 | 58 |
| 3PA-I0010 | 3/4"×5/8" | 115 | 73 |
| 3PA-I0016 | 1"×7/8" | 125 | 80 |
| Mm Tube type | |||||
|---|---|---|---|---|---|
| NO. | OD×ID | A | B | ||
| 3PA-N002 | 3×2 | 4×2 | 4×3 | 65 | 38 |
| 3PA-N004 | 6×4 | 70 | 38 | ||
| 3PA-N006 | 8×6 | 70 | 38 | ||
| 3PA-N008 | 10×8 | 85 | 58 | ||
| 3PA-N0010 | 12×10 | 85 | 58 | ||
| 3PA-N0016 | 19×15.8 | 115 | 73 | ||
| 3PA-N0022 | 25×22 | 125 | 80 | ||
