PFA NPTおねじエルボ継手
Material : PFA
P·LNPT-TYPE PFA Male NPT Elbow Fitting
インサートタイプ、フレアタイプ
寸法仕様表

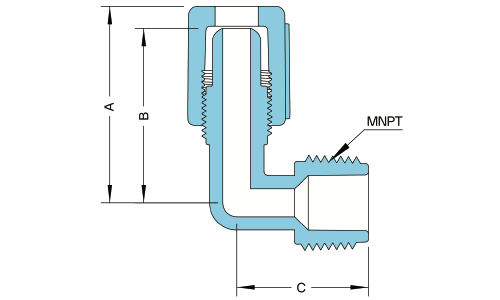

| PFAフレアータイプ NPTおねじエルボ継手 | ||||||||
|---|---|---|---|---|---|---|---|---|
| インチチューブタイプ | ||||||||
| NO. | Tube O.D. | NPT Size | Orifice | A | B | C | ||
| P·LNPT-WY0010 | 1/4" | 1/8" | 3 | 42 | 37 | 26 | ||
| P·LNPT-WY0011 | 1/4" | 1/4" | 3 | 42 | 37 | 27 | ||
| P·LNPT-WY0012 | 1/4" | 3/8" | 3 | 42 | 37 | 27 | ||
| P·LNPT-WY0013 | 1/4" | 1/2" | 3 | 42 | 37 | 32 | ||
| P·LNPT-WY0014 | 3/8" | 1/8" | 3 | 44 | 39 | 26 | ||
| P·LNPT-WY0015 | 3/8" | 1/4" | 3 | 44 | 39 | 27 | ||
| P·LNPT-WY0016 | 3/8" | 3/8" | 6 | 44 | 39 | 27 | ||
| P·LNPT-WY0017 | 3/8" | 1/2" | 6 | 44 | 39 | 30 | ||
| P·LNPT-WY0018 | 3/8" | 3/4" | 6 | 44 | 39 | 34 | ||
| P·LNPT-WY0019 | 1/2" | 1/8" | 3 | 45 | 41 | 26 | ||
| P·LNPT-WY0020 | 1/2" | 1/4" | 3 | 45 | 41 | 27 | ||
| P·LNPT-WY0021 | 1/2" | 3/8" | 6 | 45 | 41 | 27 | ||
| P·LNPT-WY0022 | 1/2" | 1/2" | 9 | 45 | 41 | 30 | ||
| P·LNPT-WY0023 | 1/2" | 3/4" | 9 | 45 | 41 | 34 | ||
| P·LNPT-WY0024 | 1/2" | 1" | 9 | 45 | 41 | 45 | ||
| P·LNPT-WY0025 | 3/4" | 3/8" | 6 | 56 | 50 | 32 | ||
| P·LNPT-WY0026 | 3/4" | 1/2" | 9 | 56 | 50 | 34 | ||
| P·LNPT-WY0027 | 3/4" | 3/4" | 16 | 56 | 50 | 35 | ||
| P·LNPT-WY0028 | 3/4" | 1" | 16 | 56 | 50 | 45 | ||
| P·LNPT-WY0029 | 1" | 1/2" | 9 | 69 | 60 | 41 | ||
| P·LNPT-WY0030 | 1" | 3/4" | 16 | 69 | 60 | 41 | ||
| P·LNPT-WY0031 | 1" | 1" | 22 | 69 | 60 | 45 | ||

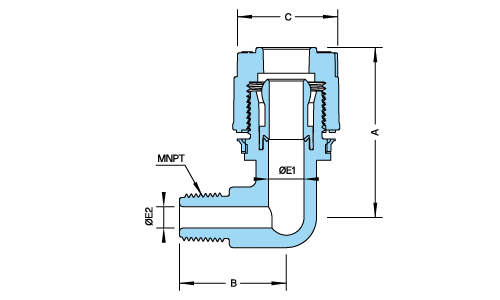

寸法仕様表
| インチチューブタイプ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| NO. | Tube O.D. | NPT Size | A | B | C | ØE1 | ØE2 | ||
| 1/4" | 1/8" | 31 | 20 | 15 | 4 | 2 | |||
| 1/4" | 1/4" | 33 | 25 | 15 | 4 | 4 | |||
| 3/8" | 1/4" | 40 | 27 | 22 | 8 | 8 | |||
| 3/8" | 3/8" | 40 | 27 | 22 | 8 | 8 | |||
| 3/8" | 1/2" | 40 | 32 | 22 | 8 | 8 | |||
| 1/2" | 1/4" | 47 | 30 | 27 | 10 | 6 | |||
| 1/2" | 1/2" | 47 | 34 | 27 | 10 | 10 | |||
| 3/4" | 3/4" | 55 | 36 | 37 | 15 | 15 | |||
| 3/4" | 1" | 55 | 46 | 37 | 15 | 15 | |||
| 1" | 1" | 70 | 50 | 47 | 22 | 22 | |||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
