PFA パネルマウント型ユニオンエルボ
Material : PFA
P·RL-TYPE PFA Union Elbow Panel Mount

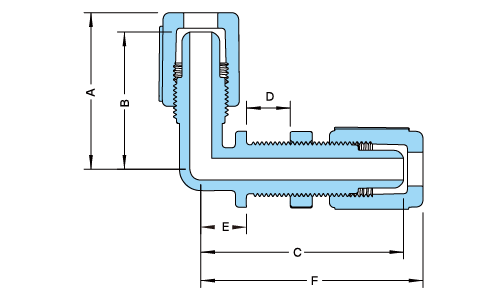

寸法仕様表
| PFA パネルマウント型ユニオンエルボ | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| インチチューブタイプ | |||||||||||||||
| NO. | Tube O.D. | Orifice | A | B | C | D(Max) | E | F | MinimuPanel HoleDiameter |
||||||
| 1/4" | 3 | 60 | 56 | 42 | 12 | 13 | 37 | 12 | |||||||
| 3/8" | 6 | 64 | 58 | 45 | 12 | 13 | 39 | 16 | |||||||
| 1/2" | 9 | 67 | 62 | 46 | 12 | 16 | 41 | 19 | |||||||
| 3/4" | 16 | 74 | 68 | 56 | 12 | 20 | 50 | 25 | |||||||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
