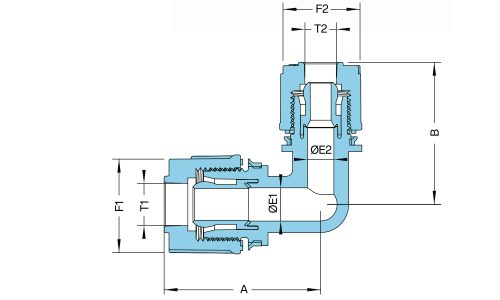

PFA 異径エルボユニオン継手 (フレアタイプ)
Material : PFA
P·RL-TYPE PFA Reducing Elbow Union Fitting
尺寸規格表
| PFAインサートタイプ 異径エルボユニオン継手 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| インチチューブタイプ | ||||||||||||||||
| NO. | Tube O.D.T1 | Tube O.D.T2 | A | B | F1 | F2 | ØE1 | ØE2 | T1 | T2 | ||||||
| P·RL-WY638 | 3/8" | 1/4" | 33 | 40 | 22 | 15 | 8 | 4 | 9 | 6 | ||||||
| P·RL-WY639 | 3/8" | 8mm | 37 | 40 | 22 | 18 | 8 | 6 | 9 | 8 | ||||||
| P·RL-WY640 | 1/2" | 1/4" | 47 | 47 | 15 | 27 | 10 | 4 | 12 | 6 | ||||||
| P·RL-WY641 | 1/2" | 3/8" | 43 | 47 | 27 | 22 | 10 | 8 | 12 | 9 | ||||||
| P·RL-WY642 | 3/4" | 1/2" | 47 | 55 | 37 | 27 | 16 | 10 | 19 | 12 | ||||||
| P·RL-WY643 | 1" | 3/4" | 62 | 70 | 37 | 47 | 22 | 16 | 25 | 19 | ||||||
| P·RL-WY644 | 1" | 3/8" | 52 | 74 | 22 | 47 | 16 | 8 | 25 | 9 | ||||||
| P·RL-WY645 | 1-1/2" | 1" | 74 | 109 | 67 | 47 | 33 | 22 | 38 | 25 | ||||||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
