PFA 省スペース型同径エルボ
Material : PFA
P·L-TYPE PFA Compact Equal Elbow Fitting

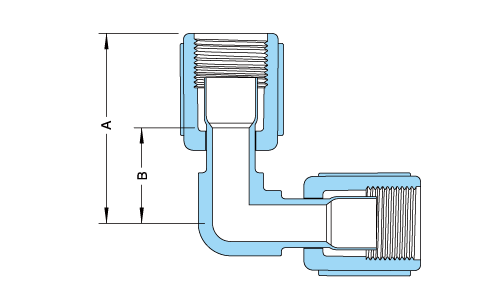

寸法仕様表
| インチチューブタイプ | |||||||
|---|---|---|---|---|---|---|---|
| NO. | Tube O.D. | Orifice | A | B | |||
| 1/4" | 3 | 42 | 15 | ||||
| 3/8" | 6 | 44 | 17 | ||||
| 1/2" | 9 | 45 | 18 | ||||
| 3/4" | 16 | 56 | 30 | ||||
| 1" | 22 | 69 | 33 | ||||
| 1-1/4" | 28 | 88 | 43 | ||||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
