PFA 同径ティーユニオン継手 (フレアタイプ)
Material : PFA
P·T-Type Equal Tee Fitting

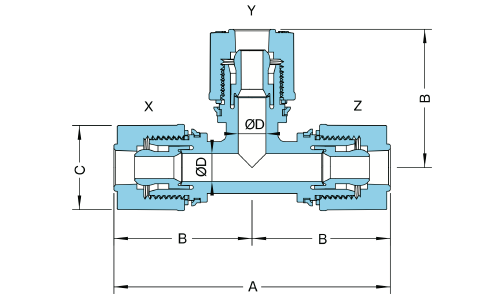

寸法仕様表
| PFAインサートタイプ 同径ユニオンティー継手 | |||||||
|---|---|---|---|---|---|---|---|
| インチチューブタイプ | |||||||
| NO. | Tube O.D. | A | B | C | ∅D | ||
| P·T-WY217 | 1/8" | 44 | 22 | 11 | 2 | ||
| P·T-WY218 | 4mm | 47 | 23 | 12 | 3 | ||
| P·T-WY219 | 1/4" | 66 | 33 | 16 | 4 | ||
| P·T-WY220 | 3/8" | 80 | 40 | 22 | 8 | ||
| P·T-WY221 | 1/2" | 95 | 47 | 27 | 10 | ||
| P·T-WY222 | 3/4" | 110 | 55 | 37 | 16 | ||
| P·T-WY223 | 1" | 147 | 73 | 47 | 22 | ||
| P·T-WY224 | 1-1/2" | 215 | 108 | 67 | 33 | ||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
