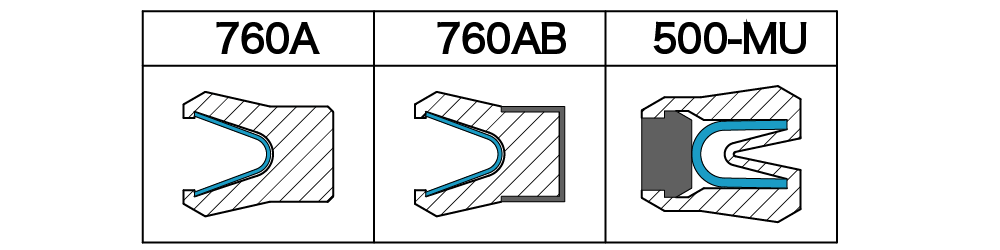

Spring Seal760-メートル制

お客様よりご指定いただいた寸法や図面に基づいて、カスタム製造にも対応可能です。あらゆる用途ニーズにお応えいたします。

製品品番	D シリンダ径	d シャフト径	h(t)
76001	14.3	6.3	5
76002	16.3	6.3	6
76003	16.3	6.3	7.5
76004	16.3	6.3	8
76005	16	8	5
76006	18	8	6
76007	18	8	7.5
76008	18	8	8
76009	17	9	5
76010	19	9	6
76011	19	9	7.5
76012	19	9	8
76013	18	10	5
76014	20	10	6
76015	20	10	7.5
76016	20	10	8
76017	19.2	12	5
76018	21.2	12	6
76019	21.2	12	7.5
76020	21.2	12	8
76021	20.5	12.5	5
76022	22.5	12.5	6
76023	22.5	12.5	7.5
76024	22.5	12.5	8
76025	22	14	5
76026	24	14	6
76027	24	14	7.5
76028	24	14	8
76029	23	15	5
76030	25	15	6
76031	25	15	8
76032	28	15	8
76033	28	15	10
76034	24	16	5
76035	26	16	6
76036	26	16	7.5
76037	26	16	8
76038	28	18	6
76039	28	18	8
76040	31	18	8
76041	31	18	10
76042	30	20	6
76043	30	20	8
76044	33	20	8
76045	33	20	10
76046	35	22	10
76047	32.4	22.4	6
76048	32.4	22.4	8
76049	35.4	22.4	8
76050	35.4	22.4	10
76051	35	25	6
76052	35	25	8
76053	38	25	8
76054	38	25	10
76055	40	27	9
76056	40	27	10
76057	40	27	10
76058	38	27	6
76059	38	27	8
76060	41	27	8
76061	41	28	10
76062	43	30	9
76063	43	30	10
76064	40	30	8
76065	43	30	10
76066	45	30	9
76067	45	30	10
76068	41.5	31.5	8
76069	44.5	31.5	8
76070	44.5	31.5	10
76071	46.5	31.5	9
76072	46.5	34	10
76073	50	34	12
76074	45	34	8
76075	50	34	9
76076	50	34	10
76077	50	35	12
76078	45.5	35.5	8
76079	50.5	35.5	9
76080	50.5	35.5	10
76081	51.5	35.5	10
76082	51.5	40	12
76083	50	40	8
76084	55	40	9
76085	55	40	10
76086	56	40	10
76087	56	40	12
76088	55	45	8
76089	60	45	9
76090	60	45	10
76091	61	45	10
76092	61	45	12
76093	63	47	12
76094	60	50	8
76095	65	50	9
76096	65	50	10
76097	66	50	10
76098	66	50	12
76099	70	50	12
76100	69	53	12
76101	65	55	8
76102	70	55	9
76103	70	55	10
76104	71	55	10
76105	71	55	12
76106	75	55	12
76107	66	56	8
76108	71	56	9
76109	71	56	10
76110	72	56	10
76111	72	56	12
76112	76	56	12
76113	70	60	8
76114	75	60	9
76115	75	60	10
76116	76	60	10
76117	76	60	12
76118	80	60	12
76119	73	63	8
76120	78	63	9
76121	78	63	10
76122	79	63	10
76123	79	63	12
76124	83	63	12
