PFA 溶着異径エルボ継手
Material : PFA
P·RW-TYPE PFA Welded Reducing Elbow Fitting

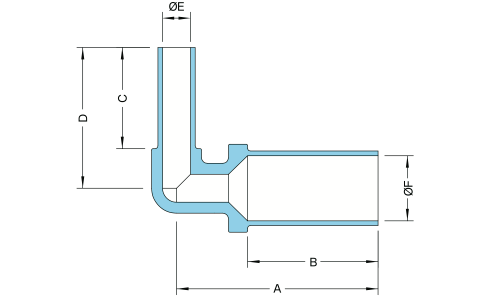

寸法仕様表
| インチチューブタイプ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| NO. | Tube O.D. | Tube O.D. | Orifice | A | B | C | D | ØE | ØF | ||
| P·RW-WY720 | 3/4" | 3/8" | 6 | 53 | 35 | 27 | 40 | 19 | 9 | ||
| P·RW-WY721 | 3/4" | 1/2" | 9 | 57 | 35 | 34 | 48 | 19 | 12 | ||
| P·RW-WY722 | 1" | 1/2" | 12 | 68 | 44 | 34 | 48 | 25 | 12 | ||
| P·RW-WY723 | 1" | 3/4" | 19 | 48 | 30 | 32 | 53 | 19 | 25 | ||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
| Material | PFA | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Maximum Operating Temperature |
+200℃ | |||||||||
| Maximum Working Pressure |
Nominal Diameter (inch) | 1-1/2" | 1-1/4" | 1" | 3/4" | 1/2" | 3/8" | 1/4" | ||
| +20℃ (Mpa) | 0.4 | 0.6 | 0.4 | 0.6 | 0.9 | 1.0 | 1.0 | |||
| +200℃ (Mpa) | 0.15 | 0.26 | 0.15 | 0.26 | 0.39 | 0.43 | 0.43 | |||
