PFA NPTメスエルボ継手
Material : PFA / P·RL-TYPE PFA Female NPT Elbow Fitting

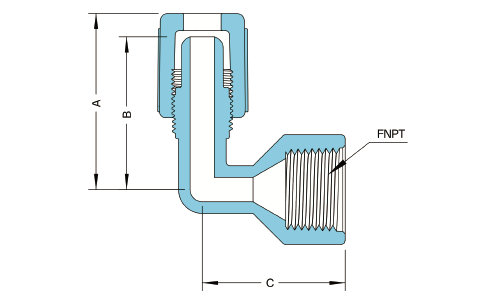

寸法仕様表
| インチチューブタイプ | ||||||||
|---|---|---|---|---|---|---|---|---|
| NO. | Tube O.D. | NPT Size | Orifice | A | B | C | ||
| P·RLNPT-WY0010 | 1/4" | 1/8" | 3 | 45 | 41 | 20 | ||
| P·RLNPT-WY0011 | 1/4" | 1/4" | 3 | 45 | 41 | 24 | ||
| P·RLNPT-WY0012 | 1/4" | 3/8" | 3 | 45 | 41 | 25 | ||
| P·RLNPT-WY0013 | 1/4" | 1/2" | 3 | 45 | 41 | 31 | ||
| P·RLNPT-WY0014 | 3/8" | 1/4" | 6 | 48 | 42 | 24 | ||
| P·RLNPT-WY0015 | 3/8" | 3/8" | 6 | 45 | 39 | 31 | ||
| P·RLNPT-WY0016 | 3/8" | 1/2" | 6 | 45 | 39 | 37 | ||
| P·RLNPT-WY0017 | 1/2" | 1/4" | 9 | 51 | 46 | 24 | ||
| P·RLNPT-WY0018 | 1/2" | 3/8" | 6 | 47 | 41 | 31 | ||
| P·RLNPT-WY0019 | 1/2" | 1/2" | 9 | 47 | 41 | 37 | ||
| P·RLNPT-WY0020 | 1/2" | 3/4" | 9 | 52 | 46 | 39 | ||
| P·RLNPT-WY0021 | 3/4" | 1/2" | 13 | 56 | 50 | 36 | ||
| P·RLNPT-WY0022 | 3/4" | 3/4" | 16 | 56 | 50 | 38 | ||
| P·RLNPT-WY0023 | 3/4" | 3/4" | 16 | 57 | 50 | 38 | ||
| P·RLNPT-WY0024 | 1" | 1" | 22 | 67 | 61 | 40 | ||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
