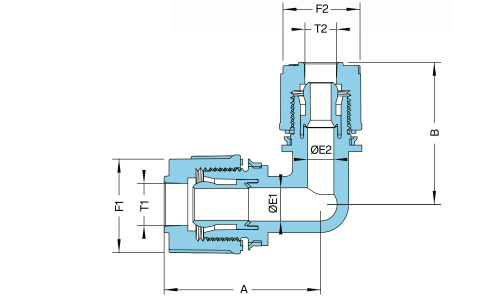

PFA 異径エルボユニオン継手
Material : PFA / P·RL-TYPE PFA Reducing Elbow Fitting

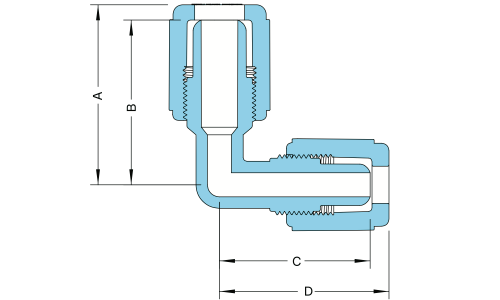

寸法仕様表
| インチチューブタイプ | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NO. | Tube O.D. | Tube O.D. | Orifice | A | B | C | D | ||||||
| P·RL-WY628 | 3/8" | 1/4" | 3 | 45 | 39 | 37 | 42 | ||||||
| P·RL-WY629 | 1/2" | 1/4" | 3 | 47 | 41 | 37 | 42 | ||||||
| P·RL-WY630 | 1/2" | 3/8" | 6 | 47 | 39 | 39 | 45 | ||||||
| P·RL-WY631 | 3/4" | 1/4" | 3 | 58 | 50 | 37 | 42 | ||||||
| P·RL-WY632 | 3/4" | 3/8" | 6 | 58 | 50 | 39 | 45 | ||||||
| P·RL-WY633 | 3/4" | 1/2" | 9 | 58 | 50 | 41 | 47 | ||||||
| P·RL-WY634 | 1" | 1/2" | 9 | 68 | 60 | 41 | 47 | ||||||
| P·RL-WY635 | 1" | 3/4" | 16 | 68 | 60 | 50 | 58 | ||||||
| P·RL-WY636 | 1-1/4" | 1" | 22 | 89 | 78 | 60 | 68 | ||||||
| P·RL-WY637 | 1-1/2" | 1-1/4" | 28 | 109 | 94 | 78 | 89 | ||||||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
