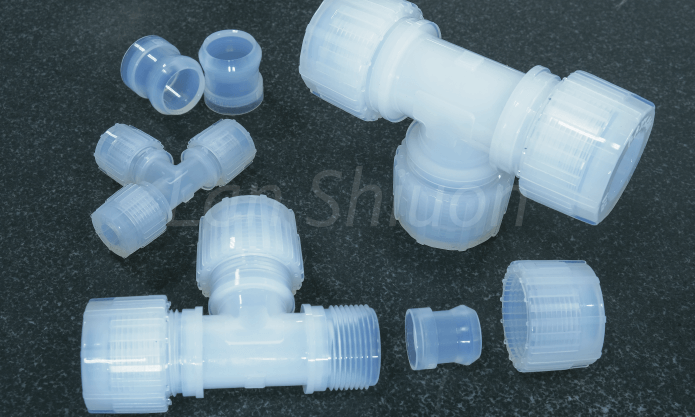

PFA 同径ティーユニオン継手
Material : PFA / P·T-Type Equal Tee Fitting

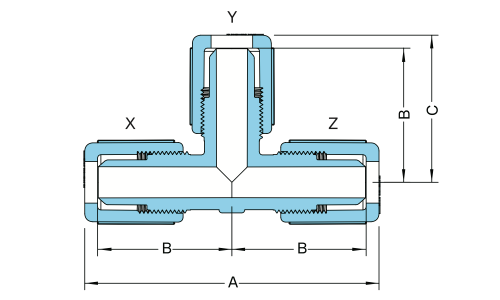

寸法仕様表
| インチチューブタイプ | |||||||
|---|---|---|---|---|---|---|---|
| NO. | Tube O.D. | Orifice | A | B | C | ||
| P·T-WY210 | 1/4" | 3 | 84 | 37 | 42 | ||
| P·T-WY211 | 3/8" | 6 | 89 | 39 | 44 | ||
| P·T-WY212 | 1/2" | 9 | 91 | 41 | 45 | ||
| P·T-WY213 | 3/4" | 16 | 112 | 50 | 56 | ||
| P·T-WY214 | 1" | 22 | 138 | 60 | 69 | ||
| P·T-WY215 | 1-1/4" | 28 | 176 | 78 | 88 | ||
| P·T-WY216 | 1-1/2" | 33 | 217 | 94 | 108 | ||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
