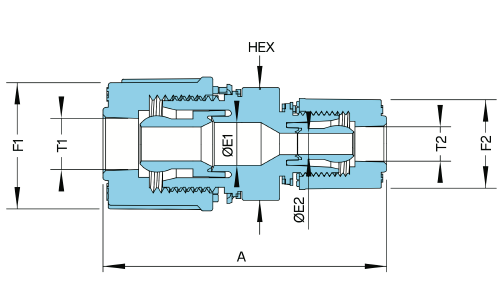

PFA 異径ユニオン継手
Material : PFA / P·RE-TYPE PFA Reducing Union Fitting

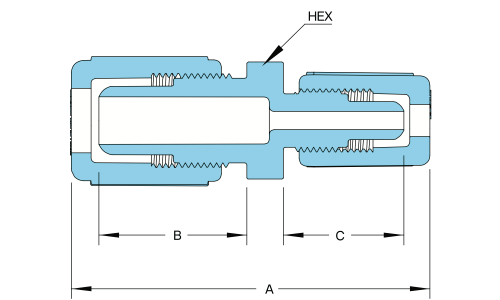

寸法仕様表
| インチチューブタイプ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| NO. | Tube O.D. | Tube O.D. | Orifice | A | B | C | HEX | ||
| P·RE-WY525 | 3/8" | 1/4" | 3 | 69 | 26 | 24 | 17 | ||
| P·RE-WY526 | 1/2" | 1/4" | 3 | 73 | 30 | 24 | 23 | ||
| P·RE-WY527 | 1/2" | 3/8" | 6 | 73 | 30 | 26 | 23 | ||
| P·RE-WY528 | 3/4" | 1/4" | 3 | 76 | 32 | 24 | 30 | ||
| P·RE-WY529 | 3/4" | 3/8" | 6 | 70 | 32 | 26 | 26 | ||
| P·RE-WY530 | 3/4" | 1/2" | 9 | 80 | 30 | 32 | 30 | ||
| P·RE-WY531 | 1" | 1/4" | 3 | 81 | 24 | 36 | 36 | ||
| P·RE-WY532 | 1" | 3/8" | 6 | 85 | 36 | 26 | 36 | ||
| P·RE-WY533 | 1" | 1/2" | 9 | 89 | 37 | 30 | 36 | ||
| P·RE-WY534 | 1" | 3/4" | 16 | 90 | 36 | 32 | 36 | ||
| P·RE-WY535 | 1-1/4" | 1" | 22 | 110 | 44 | 38 | 44 | ||
| P·RE-WY536 | 1-1/2" | 1" | 22 | 144 | 55 | 38 | 61 | ||
| P·RE-WY537 | 1-1/2" | 1-1/4" | 28 | 155 | 55 | 47 | 61 | ||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
