PFA 同径エルボユニオン継手
Material : PFA
P·L-TYPE PFA Equal Elbow Union Fitting
インサートタイプ、フレアタイプ
寸法仕様表
| PFAフレアータイプ 同径エルボユニオン継手 | |||||||
|---|---|---|---|---|---|---|---|
| インチチューブタイプ | |||||||
| NO. | Tube O.D. | Orifice | A | B | |||
| P·L-WY018 | 6mm | 4 | 42 | 37 | |||
| P·L-WY019 | 1/4" | 3 | 42 | 37 | |||
| P·L-WY020 | 3/8" | 6 | 44 | 39 | |||
| P·L-WY021 | 1/2" | 9 | 45 | 41 | |||
| P·L-WY022 | 3/4" | 16 | 56 | 50 | |||
| P·L-WY023 | 1" | 22 | 69 | 60 | |||
| P·L-WY024 | 1-1/4" | 28 | 88 | 78 | |||
| P·L-WY025 | 1-1/2" | 33 | 109 | 94 | |||
尺寸規格表

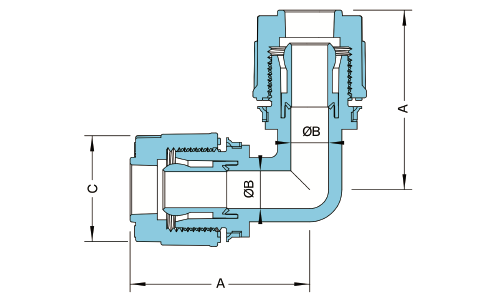

| PFAインサートタイプ 同径エルボユニオン継手 | |||||||
|---|---|---|---|---|---|---|---|
| インチチューブタイプ | |||||||
| NO. | Tube O.D. | A | B | C | |||
| P·L-WY026 | 1/8" | 22 | 2.2 | 11 | |||
| P·L-WY027 | 1/4" | 33 | 4 | 15 | |||
| P·L-WY028 | 3/8" | 40 | 8 | 22 | |||
| P·L-WY029 | 1/2" | 47 | 10 | 27 | |||
| P·L-WY030 | 3/4" | 55 | 16 | 37 | |||
| P·L-WY031 | 1" | 70 | 22 | 47 | |||
| P·L-WY032 | 1-1/2" | 106 | 33 | 67 | |||
製品特長
- 優れた耐薬品性を有し、フッ酸・硫酸・硝酸などの強酸環境にも対応可能。
- 耐熱温度範囲：-18°C～200°C、1-1/2インチ以上の規格は150℃以下での使用を推奨。
- 低溶出・低吸着特性により、超純水および高い清浄度が要求される用途に最適。
- 滑らかでデッドスペースのない内面構造により、液体残留や汚染リスクを効果的に低減。
圧力／温度特性表
